Una compuerta es un dispositivo electronico que es la expresion fisica de un operador bodeano en la logica de conmutacion.

TIPOS DE COMPUERTAS:

COMPUERTAS LOGICAS:

En las compuertas lógicas esta compuesta por elementos como diodos, transistores y resistencias pero existe una gran ventaja que en estos circuitos integrados pueden tener 1,2, 3 o 4 compuertas dependiendo de sus características.

COMPUERTA NOT:

Este tipo de compuerta se trata de que invierte el dato de salida por ejemplo damos un dato 1 que es nivel alto ella automáticamente la invierte a 0 nivel bajo y viceversa.

COMPUERTAS AND:

En una compuerta and tiene mínimo dos entradas y su operación lógica es un producto o un resultado entre ambas no es hace un producto aritmético pero se parece o es similar.

COMPUERTA NAND:

Las compuertas NAND estan conformadas por la union entre AND y NOT y así obtenemos la compuerta NAND. Sencillamente la compuerta NAND es la que niega a la compuerta AND.

COMPUERTA OR:

Este tipo de compuerta es muy similar a las compuertas and al igual posee dos entradas como mínimo y operación lógicamente será la suma entre ambas

COMPUERTA NOR:

Una compuerta lógica NOR (No O) se puede implementar con la concatenación de una compuerta OR con una compuerta NOT, Es básicamente es negar la compuerta OR.

COMPUERTA EXOR:

Es un dispositivo de dos entradas y una sola salida que cumple con la condicion que la salida toma el valor logico 1 si, y solo si las entradas son diferentes.

se caracteriza porque su salida esta a nivel 1 siempre y cuando también lo estén un numero impar de sus entradas. Para conseguir la función O exclusiva de 3 entradas pueden usarse funciones O exclusiva de dos entradas para acoplarse entre si.

COMPUERTA EX-NOR:

Es simplemente la inversion de la compuerta anterior los resultados se pueden apreciar en la tabla de verdad que en comparacion con EX-OR.

Es la función negada de la compuerta EX - OR y es el contrario de la EX - OR, su salida presenta nivel 1 cuando sus entradas se encuentran en el mismo nivel, sin importar que dicho nivel sea 1 o 0.

TABLAS DE VERDAD:

Una tabla de verdad en donde nos explica la manera en que se ve una salida de una compuerta o un circuito lógico en base a sus entradas. Allí se ven las variantes de entrada y también las variantes de salida.

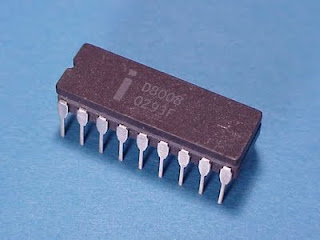

Un circuito integrado esta compuesto por millones de circuitos o elementos, tales como transistores, condensadores resistencias. Ahora en la actualidad estos integrados conforman un solo circuito por ejemplo en un radio no solo en ese en muchos se puede ver una gótica negra ese es un circuito integrado.

Los circuitos integrados se encuentran en todos los aparatos electrónicos modernos como automóviles, televisores, reproductores de CD, reproductores de MP3, teléfonos móviles, etc.

El desarrollo de los circuitos integrados fue posible gracias a descubrimientos experimentales que demostraron que los semiconductores pueden realizar algunas de las funciones de las válvulas de vacío.

Avances en los circuitos integrados

Entre los circuitos integrados más avanzados se encuentran los microprocesadores, que controlan todo desde computadoras hasta teléfonos móviles y hornos microondas.

Mientras que el costo de diseñar y desarrollar un circuito integrado complejo es bastante alto, cuando se reparte entre millones de unidades de producción el costo individual de los CIs por lo general se reduce al mínimo.

Tipos de circuitos integrados:

Existen tres tipos de circuitos integrados:

Circuitos monolíticos:

Están fabricados en un solo monocristal, habitualmente de silicio, pero también existen en germanio, arseniuro de galio, silicio-germanio, etc.

Circuitos híbridos de capa fina:

Son muy similares a los circuitos monolíticos, pero, además, contienen componentes difíciles de fabricar con tecnología monolítica.

Circuitos híbridos de capa gruesa:

Este circuito integrado suele contener circuitos monolíticos sin cápsula , transistores, diodos, etc, sobre un sustrato dieléctrico, interconectados con pistas conductoras. Las resistencias se depositan por serigrafía y se ajustan haciéndoles cortes con láser. Todo ello se encapsula, tanto en cápsulas plásticas como metálicas, dependiendo de la disipación de potencia que necesiten.

Clasificación:

Los circuitos integrados se clasifican en:

SSI (Small Scale Integration) pequeño nivel: de 10 a 100 transistores

MSI (Medium Scale Integration) medio: 100 a 1.000 transistores

LSI (Large Scale Integration) grande: 1.000 a 10.000 transistores

VLSI (Very Large Scale Integration) muy grande: 10.000 a 100.000 transistores

ULSI (Ultra Large Scale Integration) ultra grande: 100.000 a 1.000.000 transistores

GLSI (Giga Large Scale Integration) giga grande: mas de un millón de transistores

LECTURA DE PINES:

Un circuito integrado tiene muchos pines para saber cual es el primero debemos encontrar una parte llamada muesca en el lado izquierdo encontraremos el pin numero 1
